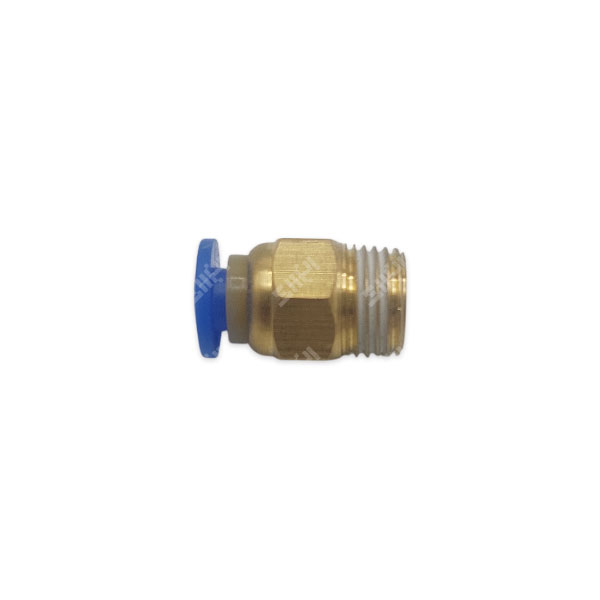

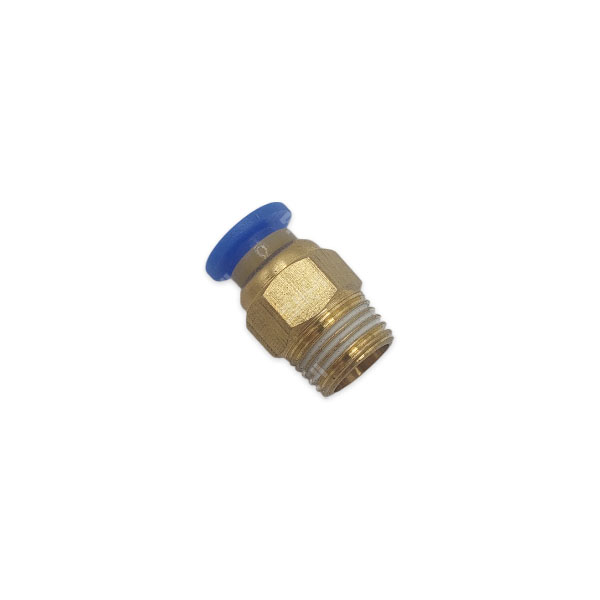

اتصال مستقیم پنوماتیک سایز 4 میلی متر به 1/8

در سیستم‌های پنوماتیکی که بر اساس هوای فشرده کار می‌کنند، اتصال مناسب و ایمن لوله‌ها و اجزای مختلف اهمیت بالایی دارد. یکی از پرکاربردترین قطعات در این سیستم‌ها، اتصال مستقیم پنوماتیک (Male Straight Connector) است. این نوع اتصال به دلیل طراحی ساده و مؤثر، امکان انتقال سریع هوا را در خطوط مختلف پنوماتیکی فراهم می‌کند.

اتصال مستقیم پنوماتیک

اتصال مستقیم پنوماتیک یکی از انواع اتصالات پنوماتیک است که برای اتصال مستقیم لوله‌های هوای فشرده به اجزای مختلف سیستم استفاده می‌شود. این اتصال دارای یک سر رزوه‌دار نرینه (Male Thread) و یک سر اتصال فشاری (Push-In) برای اتصال لوله است. به‌طور معمول، این نوع اتصال در خطوط هوایی مستقیم استفاده می‌شود که به انتقال هوای بدون انحنا و در یک راستا نیاز دارند.

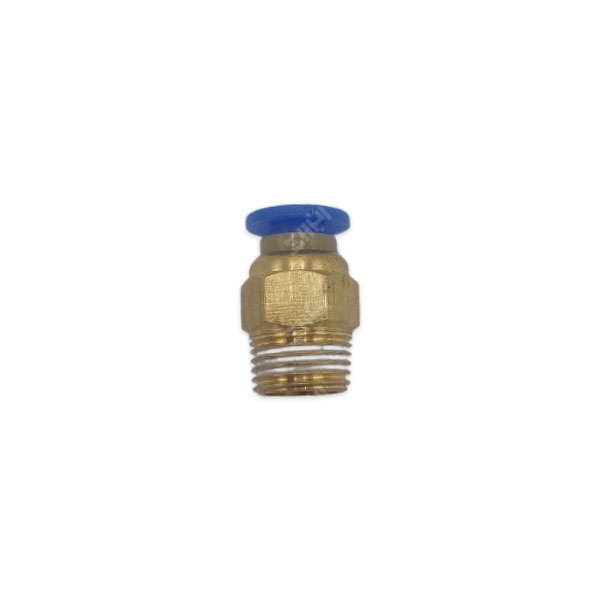

ساختار اتصال مستقیم 4 به 1/8

• بدنه (Body): از جنس فلزاتی مانند برنج (معمولاً با روکش نیکل) یا پلاستیک فشرده ساخته می‌شود که مقاومت بالایی در برابر فشار، دما و خوردگی دارد.
• سر رزوه‌دار (Male Thread): این بخش برای اتصال به تجهیزات پنوماتیکی یا سیستم لوله‌کشی استفاده می‌شود و در اندازه‌های مختلف (مانند 1/8″, 1/4″, 3/8″) وجود دارد.
• حلقه فشاری (Push-In Ring): برای وارد کردن و نگه‌داشتن لوله پنوماتیک استفاده می‌شود. با فشار دادن این حلقه، امکان جدا کردن لوله فراهم می‌شود.
• واشر آب‌بندی (Sealing Ring): برای جلوگیری از نشت هوا در قسمت رزوه‌ها استفاده می‌شود.

نحوه عملکرد

اتصال مستقیم پنوماتیک شیلنگ خور 4 میلی متر به رزوه 1/8 به گونه‌ای طراحی شده است که اتصال و جداسازی آن بسیار ساده و سریع انجام می‌شود.

• اتصال لوله: ابتدا لوله پنوماتیکی را به داخل بخش فشاری (Push-In) وارد کنید تا مکانیزم قفل داخلی آن را محکم نگه دارد.
• اتصال به سیستم: سر رزوه‌دار را به محل مورد نظر (مانند شیرها، عملگرها یا تجهیزات دیگر) پیچ کنید و با استفاده از نوار آب‌بندی (Teflon Tape)، از عدم نشت هوا اطمینان حاصل کنید.
• جدا کردن لوله: برای جدا کردن لوله، حلقه فشاری را به سمت داخل فشار دهید و لوله را بیرون بکشید.

مزایای Male Straight Connector

• نصب سریع و آسان: نیازی به ابزارهای پیچیده ندارد و فرآیند نصب آن در زمان کوتاهی انجام می‌شود.
• آب‌بندی مطمئن: استفاده از واشرهای با کیفیت در قسمت رزوه و اتصال فشاری، نشت هوا را به حداقل می‌رساند.
• مقاومت در برابر فشار و دما: این اتصالات می‌توانند در فشارهای بالا (تا 10 بار) و دماهای مختلف (معمولاً -20 تا +80 درجه سانتی‌گراد) کار کنند.
• دوام بالا: به دلیل استفاده از مواد مقاوم در برابر خوردگی و سایش، عمر طولانی دارند.
• انعطاف‌پذیری در کاربرد: با توجه به سایزهای متنوع رزوه و لوله، می‌توان از آن‌ها در سیستم‌های مختلف استفاده کرد.

کاربردها

اتصال مستقیم پنوماتیک 4 در طیف وسیعی از صنایع به کار می‌رود:

• صنعت خودروسازی: در سیستم‌های ترمز پنوماتیک و سیستم‌های سوخت‌رسانی.
• صنایع رباتیک: برای تأمین هوای فشرده به عملگرهای پنوماتیکی بازوهای ربات.
• صنایع بسته‌بندی و چاپ: برای اتصال سریع لوله‌ها در دستگاه‌های اتوماتیک بسته‌بندی و چاپ.
• صنایع دارویی و غذایی: در خطوط تولید به دلیل مقاومت بالا در برابر خوردگی و شرایط بهداشتی.
• تجهیزات آزمایشگاهی و پزشکی: برای انتقال هوای فشرده در دستگاه‌های دقیق.

نکات مهم در انتخاب و استفاده

برای انتخاب مناسب Male Straight Connector، باید نکات زیر را در نظر گرفت:

• سایز رزوه و لوله: اندازه مناسب را متناسب با نیاز سیستم انتخاب کنید.
• جنس بدنه: در محیط‌های خورنده از اتصالات با روکش ضدزنگ یا جنس پلاستیک مقاوم استفاده کنید.
• فشار و دمای کاری: اطمینان حاصل کنید که اتصال انتخابی قادر به تحمل شرایط کاری مورد نظر باشد.
• نوع رزوه: توجه به نوع رزوه (متریک، BSP، NPT) برای اتصال مناسب اهمیت دارد.

نتیجه‌گیری

اتصال رابط مستقیم پنوماتیک 4 به 1/8 یکی از اجزای مهم و پرکاربرد در سیستم‌های پنوماتیک است که با طراحی ساده و کارآمد خود، امکان اتصال سریع و مطمئن لوله‌ها را فراهم می‌کند. انتخاب و استفاده صحیح از این اتصالات می‌تواند عملکرد سیستم‌های پنوماتیک را بهبود بخشیده و در کاهش هزینه‌های نگهداری و تعمیرات مؤثر باشد.
