📌 تا حالا شده کولر گازیات گاز خالی کنه، بدون اینکه نشتی واضخی دیده بشه؟ یکی از رایجترین دلایل، اتصال نادرست یا غیراستاندارد لوله مسی به یونیتهاست. اینجاست که انتخاب درست اتصالات لوله مسی کولر گازی میتونه فرق بین یه نصب موفق یا یه دردسر دائمی باشه
در این مقاله بررسی موضوعات زیر خواهیم پرداخت 🌞

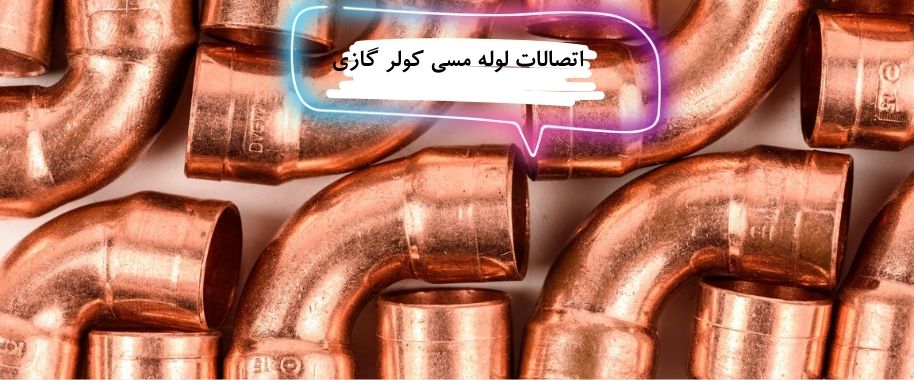

اتصالات لوله مسی کولر گازی
اتصال لوله مسی یعنی چی و چرا مهمه؟
در کولرهای گازی اسپلیت، گاز مبرد باید بهصورت کاملاً ایمن بین یونیت داخلی و بیرونی حرکت کنه. این کار از طریق لوله مسی پرچشده انجام میشه که با اتصالات خاصی به شیر سرویس یا ورودی کمپرسور متصل میشه.
✔️ این اتصالات باید فشار بالا رو تحمل کنن
✔️ ضدنشتی و مقاوم در برابر دما باشن
✔️ و نصبشون دقیق، تمیز و حرفهای انجام بشه
انواع اتصالات لوله مسی در کولر گازی
🔹 ۱. اتصال پرچشده (Flare Fitting)
- رایجترین روش اتصال در کولرهای خانگی
- نیاز به ابزار پرچکن دستی یا هیدرولیکی
- همراه با مهره فلزی رزوهدار بسته میشه
- نصب اصولی + تست نشتی = سیستم بدون دردسر
🔹 ۲. اتصال جوشی (Brazed Joint)
- در پروژههای صنعتی یا کولرهای ایستاده و چیلر کاربرد داره
- اتصال با استفاده از آلیاژ نقره یا فسفر و مشعل
- بدون مهره، مقاوم و دائمی
🔹 ۳. کوپلینگ پیچی (Union Coupling)
- اتصال سریع بین دو لوله پرچشده
- مناسب برای تعمیرات، جابهجایی یا اتصال موقت
- برخی مدلها اورینگ داخلی هم دارن برای آببندی بهتر
📏 سایزهای رایج اتصالات لوله مسی کولر گازی
| نوع لوله | سایز اینچ | کاربرد معمول |
|---|---|---|
| لوله رفت | ¼ اینچ | گاز کمفشار، یونیت داخلی |
| لوله برگشت | ⅜ اینچ | گاز پرفشار، یونیت بیرونی |
| کولرهای ایستاده | تا ¾ اینچ | ظرفیت بالا یا تجاری |
📌 هر اتصال باید دقیقاً با قطر لوله هماهنگ باشه. استفاده از سایز اشتباه = نشتی و افت عملکرد!

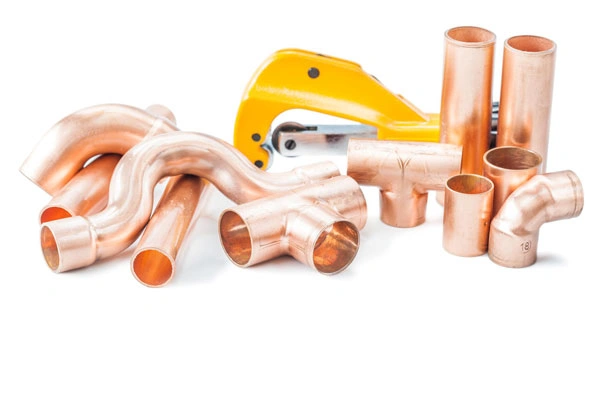

🧰 ابزارهای مورد نیاز برای نصب اتصالات پرچ شده
🔧 پرچکن دستی یا هیدرولیکی
🔧 لولهبر تمیز با تیغه تیز
🔧 گردگیر لوله برای حذف پلیسه
🔧 آچار گشتاوردار مخصوص مهرههای فلر
🔧 نشتیاب الکترونیکی یا کف صابون
💡 نکات فنی و تجربی نصابها
✔️ همیشه لوله رو از داخل تمیز کن قبل پرچکاری
✔️ از خم کردن تیز لوله بعد از پرچ خودداری کن
✔️ هنگام بستن مهرهها، از آچار گشتاور مناسب استفاده کن
✔️ بعد از نصب، حتماً تست نشتی با نیتروژن انجام بده
✔️ اتصال پرچشده خوب، باید صاف، براق و بدون ترک باشه

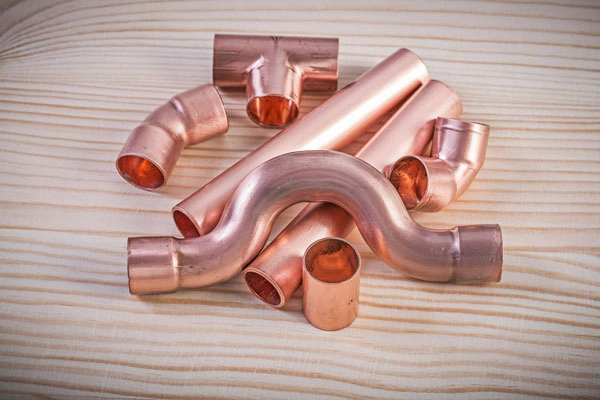

🔄 اتصالات زانویی و سه راهی لوله مسی در کولر گازی
در برخی پروژههای نصب کولر گازی، مخصوصاً در فضاهای محدود یا زمانیکه نیاز به انشعاب گاز یا تغییر مسیر لولهکشی داریم، از زانو و سهراهی مسی استفاده میشه.
🔹 اتصال زانویی (Copper Elbow)
زانو یا Elbow برای تغییر زاویه مسیر لوله مسی استفاده میشه، معمولاً در زوایای ۴۵ یا ۹۰ درجه موجوده.
📌 کاربردها:
- تغییر جهت لوله بدون خم کردن مستقیم (که ممکنه به دیواره لوله آسیب بزنه)
- استفاده در نصبهای گوشهدار یا فضاهای محدود
- جلوگیری از لهشدن لوله در زمان خمکاری
انواع اتصال زانو:
- زانو جوشی: در سیستمهای صنعتی یا کولرهای ظرفیت بالا
- زانو پرسی (Press Fit): در سیستمهای جدیدتر با ابزار پرس
- زانو رزوهای (نادرتر در لوله مسی): بیشتر در ترکیب با بوشن یا فیتینگ
🔹 اتصال سه راهی (Copper Tee)
سهراهی یا Tee برای گرفتن انشعاب از لوله اصلی کاربرد داره. مثلاً وقتی میخوای از یک لوله، دو مسیر جدا ایجاد کنی.
📌 کاربردها:
- انشعاب دادن گاز در یونیتهای مولتی اسپلیت یا سیستمهای VRF
- مسیر برگشت گاز در کولرهای ایستاده یا صنعتی
- پروژههای دو یونیت روی یک کمپرسور
انواع سهراهی مسی:
- سهراهی جوشی: مقاوم و دائمی برای سیستمهای فشار بالا
- سهراهی فشاری یا پرسی: برای نصب سریعتر
- سهراهی همسایز و غیر همسایز: برای ترکیب سایزهای مختلف لوله
⚠️ نکات مهم هنگام نصب زانو و سه راهی
✔️ حتماً از زانویی و سهراهی همجنس با لوله مسی استفاده کن
✔️ در اتصالات جوشی، از فلاکس نقره و حرارت کنترلشده استفاده کن
✔️ برای اتصال فشاری یا پرسی، ابزار تخصصی استفاده بشه
✔️ بعد از نصب، حتماً تست نشتی بگیر
✔️ برای اتصال پرسی یا فشاری، انتهای لوله باید کاملاً صاف و بدون پلیسه باشه
🛒 در فروشگاه ابزاری چه داریم؟
🔹 انواع زانویی مسی ۹۰ و ۴۵ درجه با برندهای باکیفیت
🔹 سهراهی مسی همسایز و ترکیبی برای لولههای ¼، ⅜، ½، ⅝ اینچ
🔹 ارسال فوری + مشاوره رایگان برای انتخاب قطعات در پروژههای خاص
🔹 مناسب برای نصابهای کولر گازی، تأسیساتچیها و فروشندگان تجهیزات سرمایشی
❓ سوالات متداول درباره اتصالات لوله مسی کولر گازی
۱. بهترین نوع اتصال برای لوله مسی کولر گازی چیه؟
در نصبهای خانگی، اتصال پرچشده (Flare Fitting) رایجترین و مطمئنترین گزینهست؛ چون سریع نصب میشه و در صورت اجرای درست، کاملاً ضد نشتیه. برای پروژههای صنعتی یا دائم، اتصال جوشی (Brazed) هم بهکار میره.
۲. چطور بفهمم که پرچ خوبی زدم؟
لبه پرچ باید صاف، بدون ترک، با زاویه استاندارد (معمولاً ۴۵ درجه) و بدون پلیسه باشه. برای اطمینان، بعد از نصب، تست نشتی با فشار نیتروژن انجام بده یا از کف صابون استفاده کن.
۳. اتصال زانویی و سهراهی توی نصب کولر چه کاربردی داره؟
زانویی برای تغییر جهت لوله در فضاهای محدود کاربرد داره، بدون آسیب زدن به لوله. سهراهی هم برای گرفتن انشعاب از خط اصلی، مثلاً در سیستمهای چند یونیتی یا نصب همزمان چند کولر استفاده میشه.
۴. از کجا بفهمم چه سایز اتصالی برای کولرم لازمه؟
باید نوع کولر (ظرفیت BTU) رو بدونی؛ مثلاً برای اسپلیت ۱۲۰۰۰ معمولاً لوله رفت ¼ و برگشت ⅜ اینچه. اتصالات باید دقیقاً با قطر لوله هماهنگ باشن؛ نه سفت نه لق!
۵. اگر مهره یا پرچ آسیب ببینه، باید کل لوله رو عوض کنم؟
نه لزوماً. اگه آسیب فقط مربوط به سر لوله یا پرچ باشه، میتونی اون قسمت رو ببری و دوباره پرچکاری کنی. اما اگر لوله له شده یا خوردگی گسترده داره، بهتره تعویض کامل انجام بشه.
جمعبندی
اتصالات لوله مسی در کولر گازی، چیزی بیشتر از یه قطعه فلزی هستن؛ قلب ایمنی سیستم تهویهاتن! اگه از جنس مناسب، ابزار حرفهای و روش نصب اصولی استفاده کنی، هم از نشتی و هزینههای اضافه راحت میشی، هم عمر کولر رو بالا میبری.
